A construção de uma antena flower pot talvez seja um dos primeiros projetos DIY de todo radioamador. Essa antena tem um excelente custo x benefício, pois consegue entregar um bom resultado e com baixo custo. Abaixo você acompanhará a construção da primeira flower pot do radioamador PU5LJA, que nos forneceu o passo a passo e fotos da sua construção.

Materiais:

  • 1 metro (ou mais) de cano de pvc 3/4
  • Cap para o cano de pvc
  • Conector tipo t para cano de pvc
  • Cabo coaxial rg58 50 ohms
  • Ferro de solda
  • Estanho para solda
  • Fita métrica
  • Fita hellerman
  • Linha de pesca
  • Alicate
  • Conector UHF macho
  • Adaptador SMA fêmea x UHF fêmea
  • Fita isolante

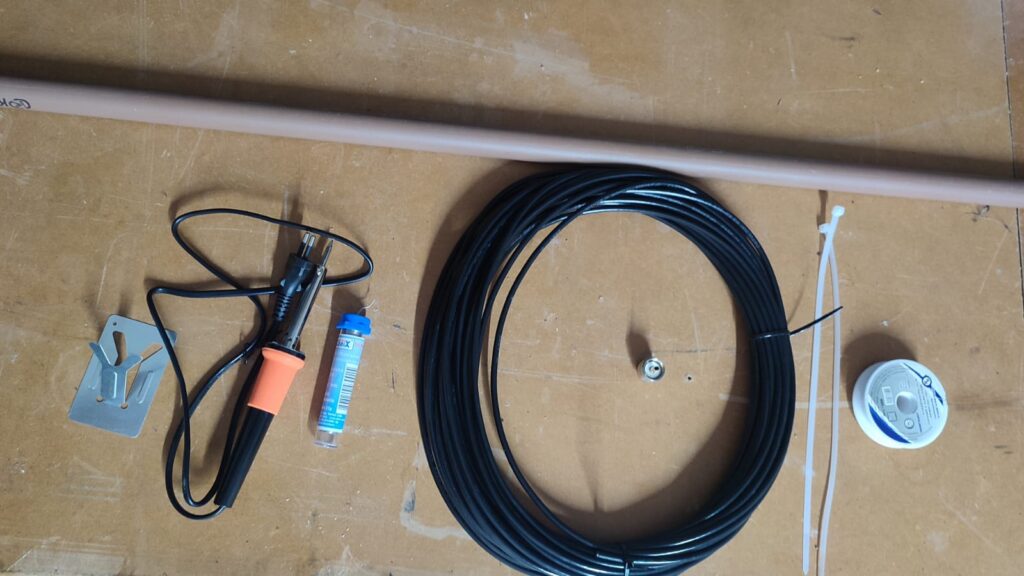

  • Materiais para construção da antena

Construção da antena

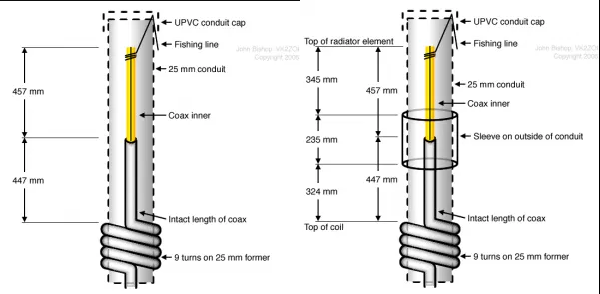

Abaixo está o esquema de construção da flower pot, a imagem ao lado esquerdo é para rx/tx somente em 2m e a imagem à direita é para rx/tx em 2m e 70cm:

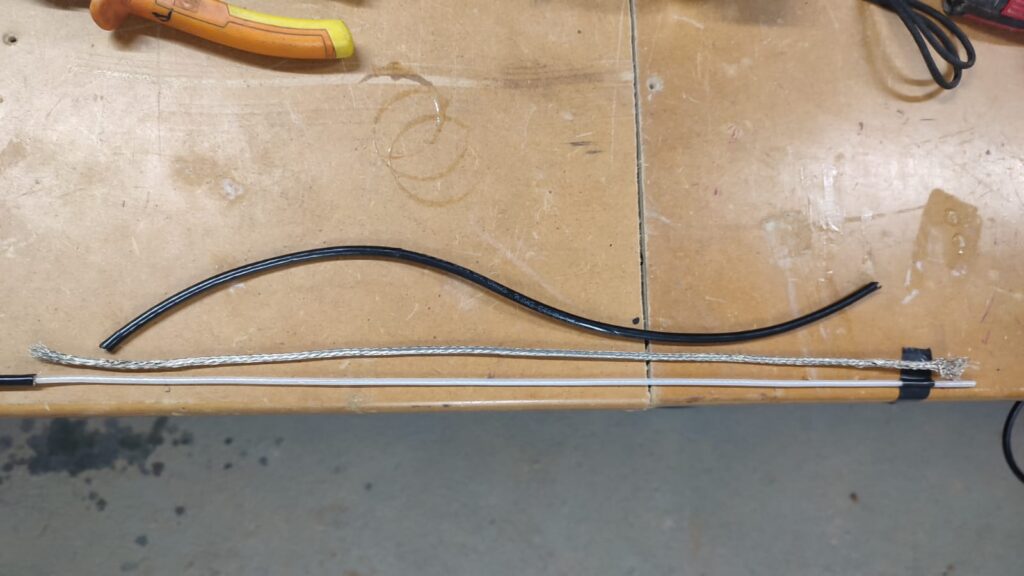

Começamos então com a parte para descascar o cabo, nesse momento retiramos a proteção e a malha, deixando somente a parte central do cabo, nessa etapa você deve deixar com o comprimento de 457mm:

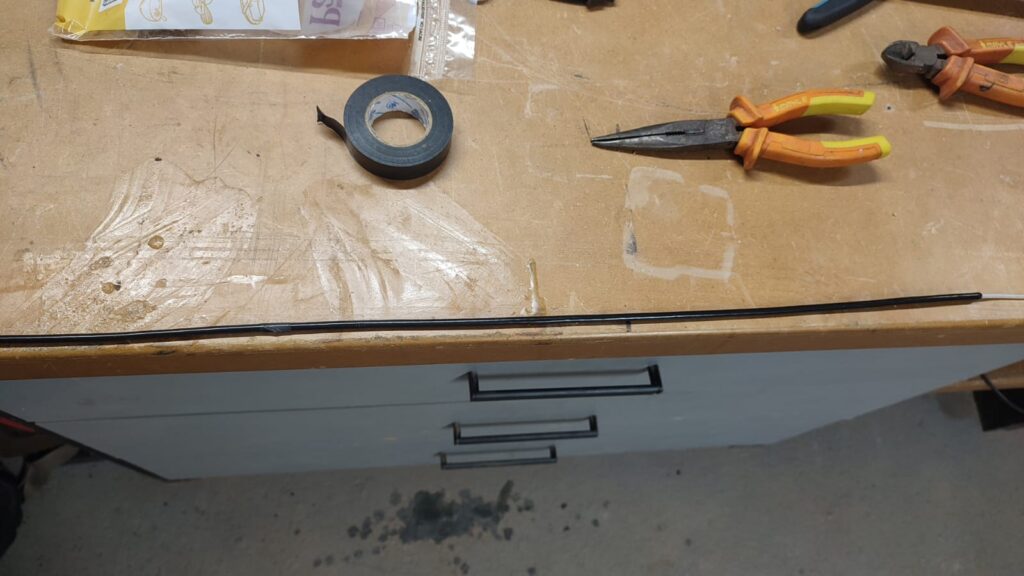

A outra parte do cabo que deve ficar intacta deve ter o comprimento de 447mm:

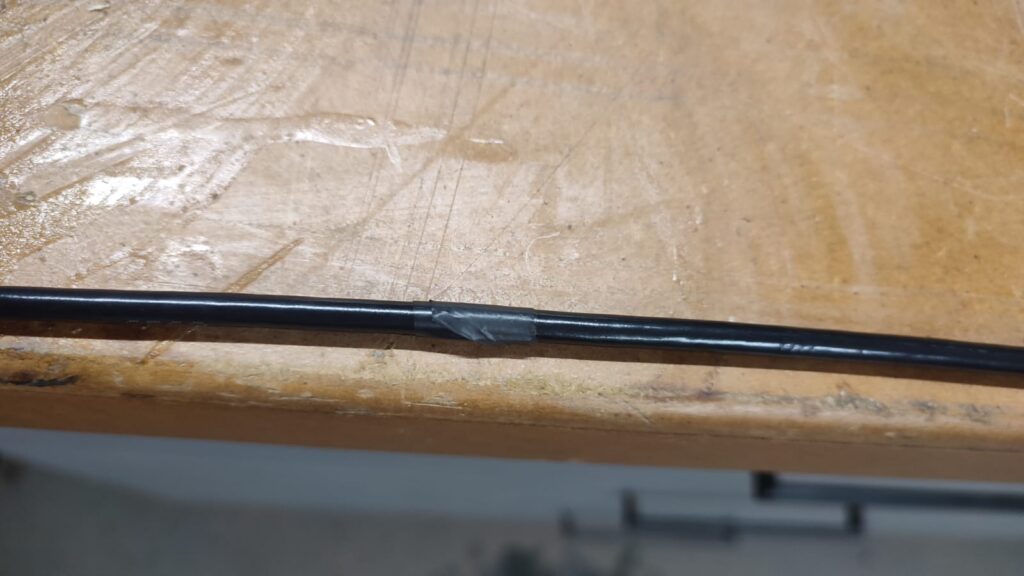

Onde estiver o limite de 447mm faça uma marcação para saber à partir de qual ponto o cabo deve ficar dentro do cano de pvc e onde começa a bobina que você irá fazer posteriormente:

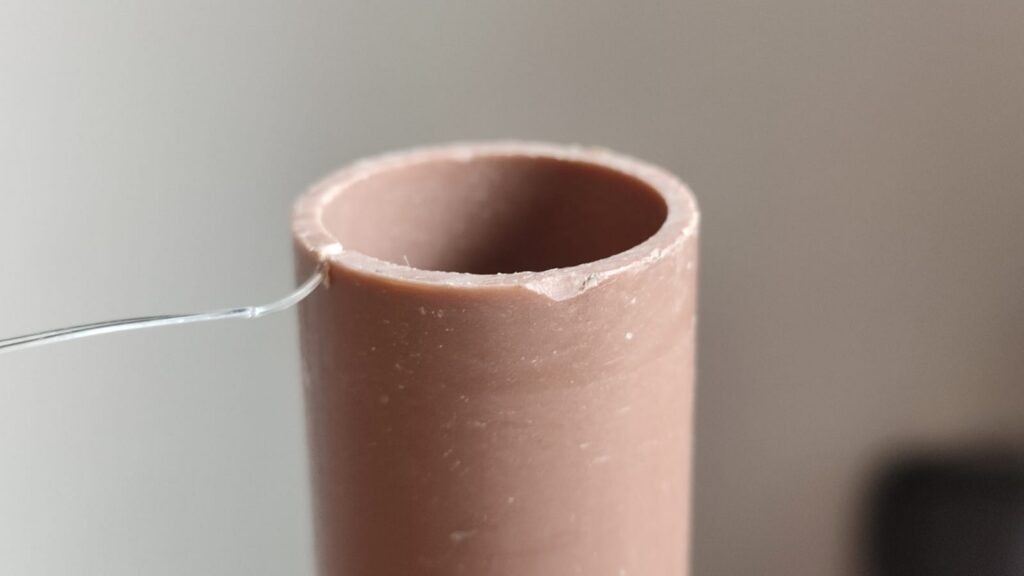

Agora você deve fazer um furo no cabo de pvc por onde irá inserir o cabo, após ter inserido o cabo você deve amarrar a linha de pesca na ponta para que a mesma segure o cabo dentro do cano de pvc, então deixe um pouco da linha para fora e feche com o cap. Para facilitar, faça um pequeno corte no pvc para conseguir prender a linha, dessa forma não corre o risco de estourar a linha ao colocar o cap:

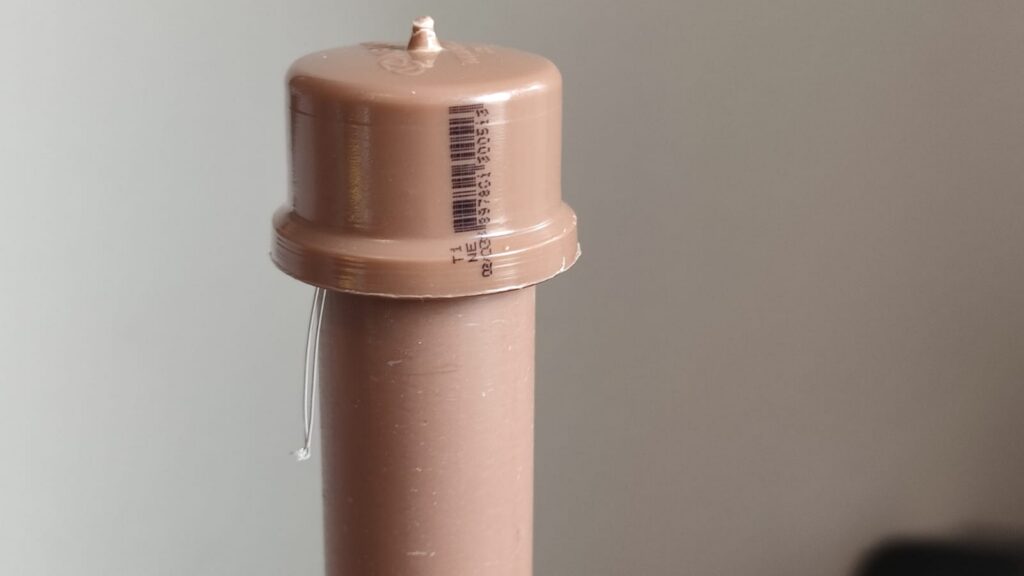

Logo após basta fechar com o cap, dessa forma o cabo ficará seguro dentro do pvc:

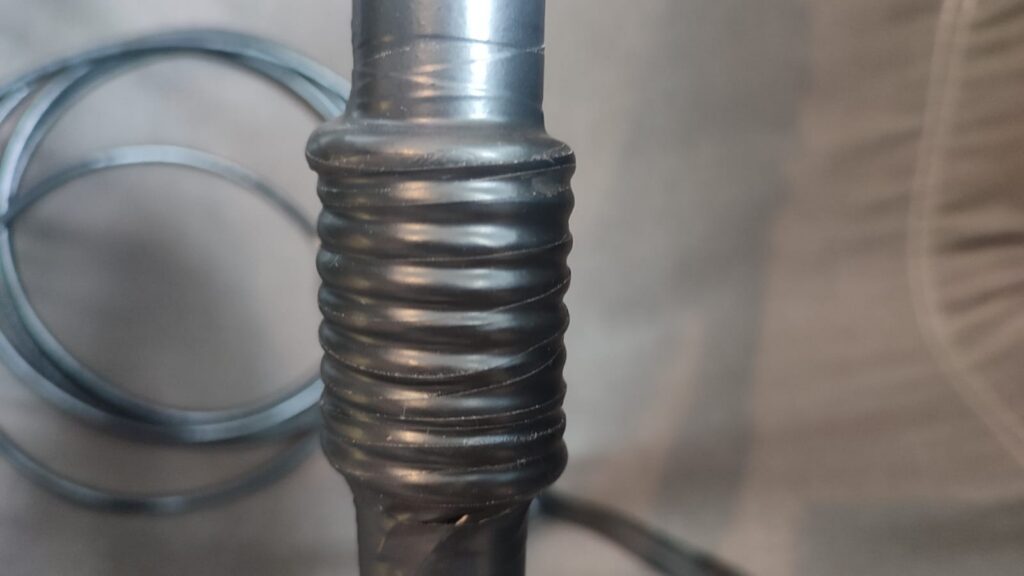

Agora vamos fazer a bobina, à partir do furo feito no pvc, onde foi inserido o cabo coaxial, você irá fazer a bobina, ela deve ter 9 voltas, dê as nove voltas para saber onde irá finalizar e então nesse ponto faça um novo furo no pvc para passar o cabo para dentro do cano. Com a bobina pronta, passe fita isolante em volta para proteção, dessa forma pode-se garantir uma maior durabilidade para o cabo que ficará exposto. Lembrando que a parte da bobina deve ser feita de uma forma que o cabo fique bem seguro e uma volta próxima à outra.

Após passar o cabo por dentro do cano pvc, você pode optar por deixar o cabo sair pelo próprio cano, ou então adicionar um t, dessa forma o cabo pode sair por um lado do t e a outra ponta ficar disponível para fixar a antena de alguma base, essa parte fica à sua escolha, veja o que melhor se adequa à sua situação. Nesse momento você também deve optar pela tamanho do cabo que vai deixar para conectar ao seu rádio e então cortá-lo.

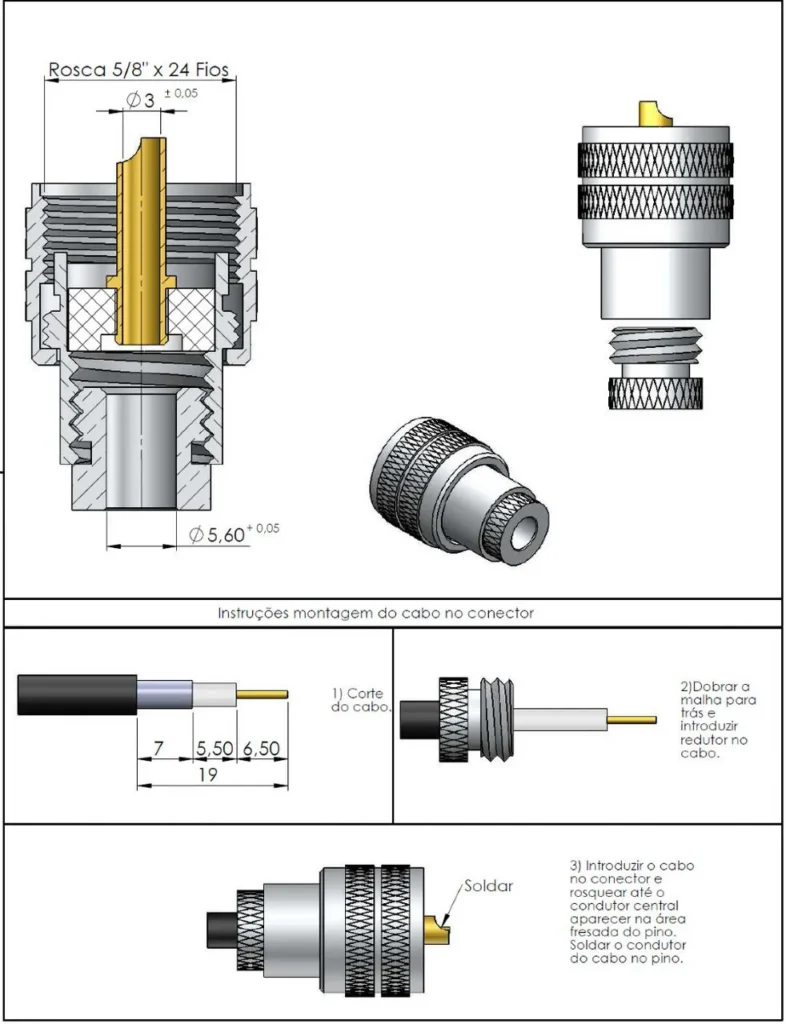

Na ponta do cabo você deve colocar e soldar o conector UHF macho, existem vários modelos de conectores, então sugiro verificar como deve ser feito com o conector que você adquiriu. Abaixo estão as instruções de montagem para o conector que foi utilizado nessa montagem:

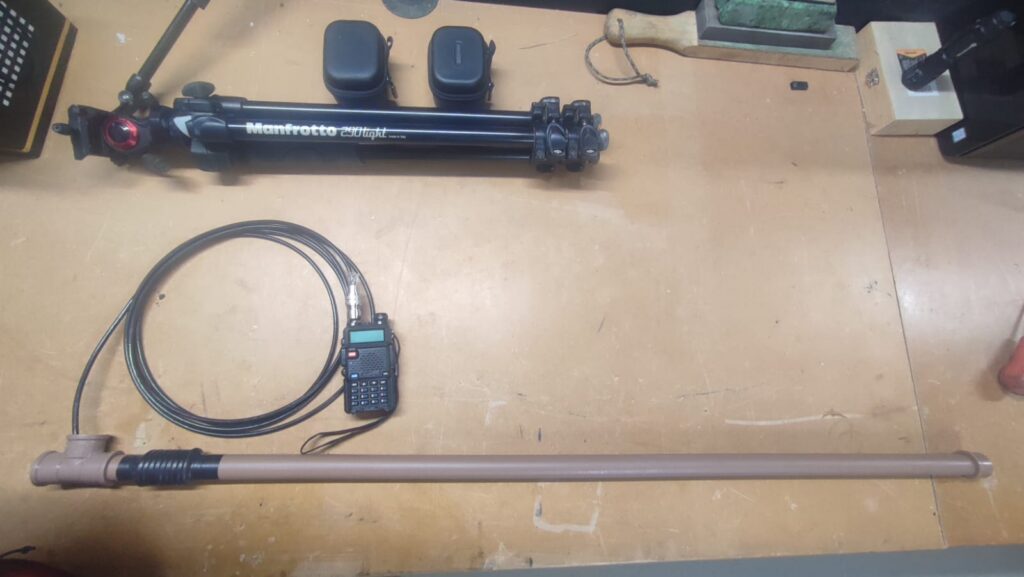

E aqui temos a antena pronta:

Caso queira, nesse link também tem um bom tutorial de construção da antena (em inglês).
